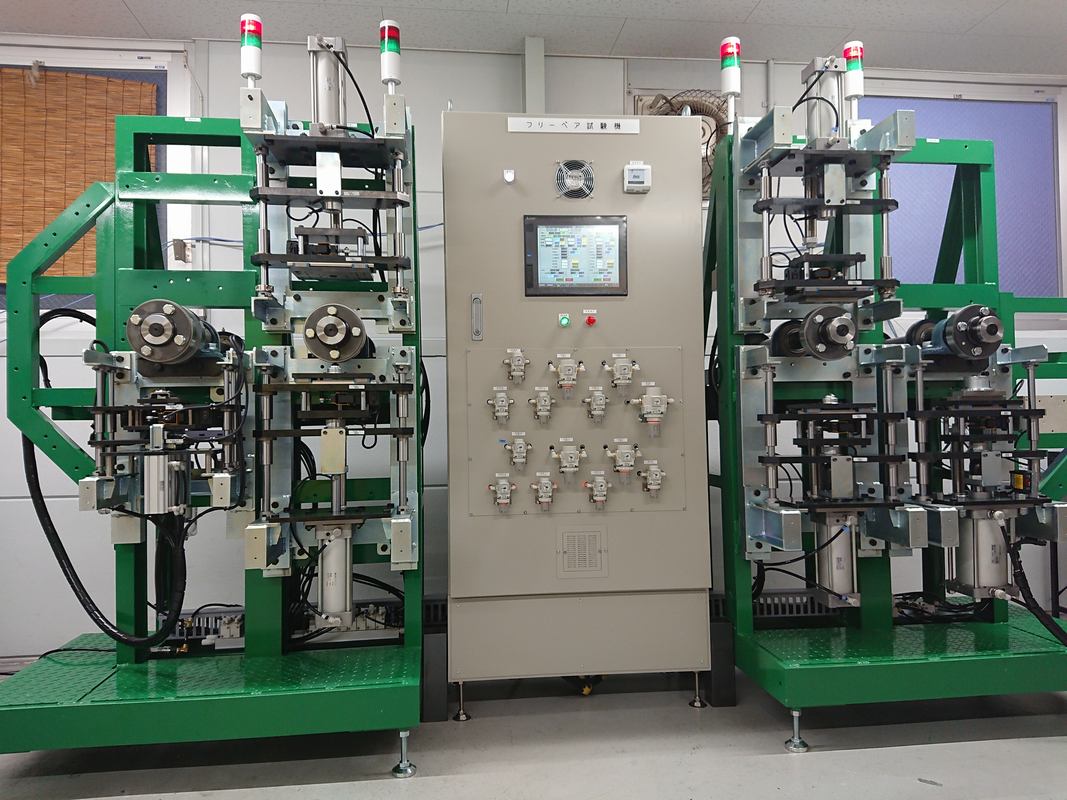

フリーベア試験機

株式会社フリーベアコーポレーション様の耐久試験装置

製品の走行試験・耐久試験を行う装置です。

サーボシステムで加減速速度、走行速度等を
管理しながら部品にかかる横荷重の変化を
リアルタイムで計測します。
条件を変えながら、同時に4ステーションの検査を
行っています。
試験データはCSV形式の生データとExcel形式の帳票を作成し
お客様の業務用パソコンにFTP転送します。

 機械設計・製作  :株式会社フリーベアコーポレーション様

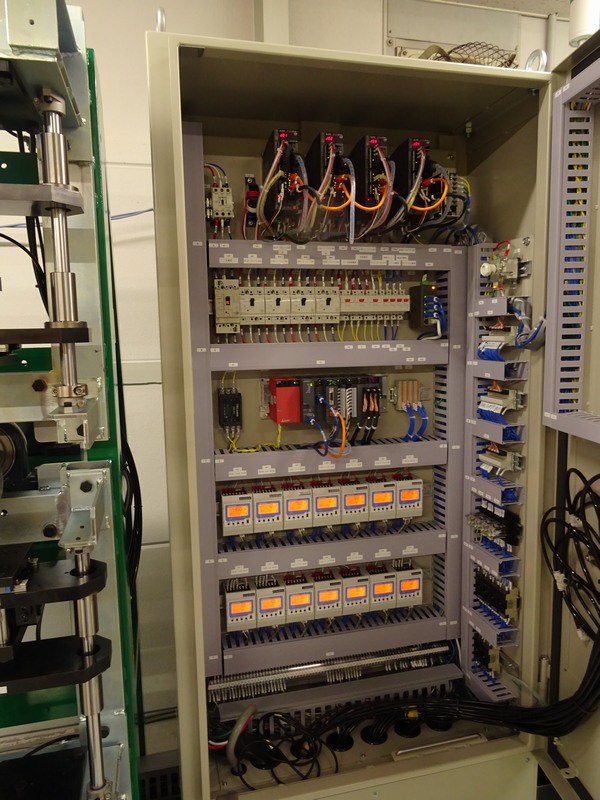

 電気設計・盤製作・機内配線工事 :株式会社廣電



カテゴリー: 廣電の製品情報 |

製品情報

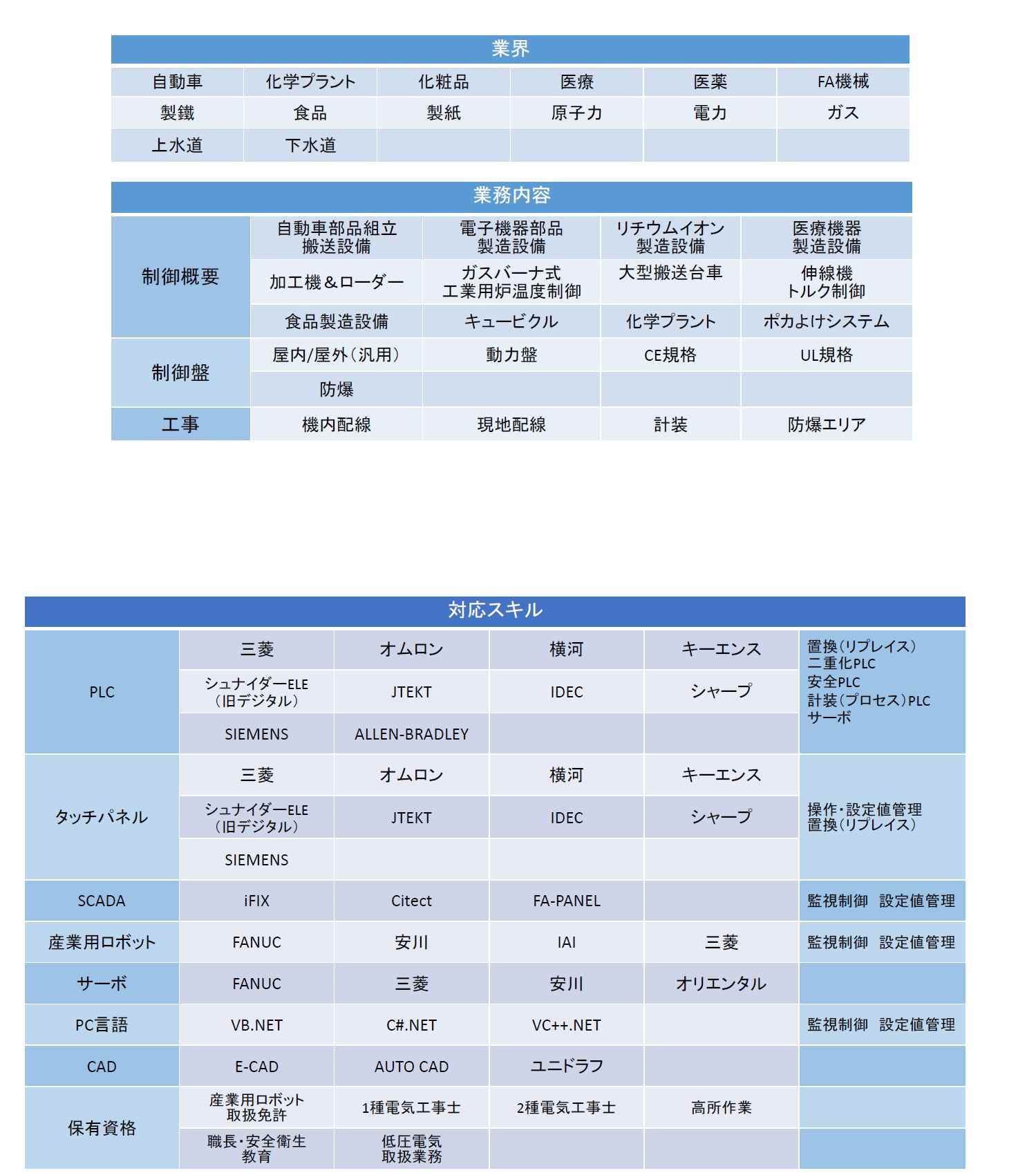

今回は、当社の保有する技術、実績(概要)をご紹介させて頂きます。

カテゴリー: 廣電の製品情報 |

マイクロ波水分計

補修用部品で「扉の取手」の注文がありました。
数年前に鉄鋼メーカー様に納入した鉱石の「マイクロ波水分計」の扉に使っているハンドルです。

納入してからさっぱり連絡がなく、初期の目的通り機能を発揮しているかどうか気にかかっていました。
部品納入に際して、運用状況を伺ったところ、装置は、お客様のご要望を満たし、ご愛用頂いているとの事でした。
お役に立てて何よりです。

諸元:
 マイクロ波出力:1.5kW アイソレータ搭載(発振器保護用)
 概略寸法:1050W×1400H×800D [mm]
     (制御盤、発振器収納部あり)
 計量範囲:0~4500g
 温度測定範囲 :0~500℃
 計測(参考値):鉱石:500g 含水量:10% マイクロ波出力:1000W
         測定時間:25分
         ※鉱石種類 含水量 温度 重量による

カテゴリー: 廣電の製品情報 |

海外ユーザー向け ガスコンプレッサーコントロール制御盤

鉄鋼メーカー様からの依頼で、制御盤の製作を行いました。
左程規格、規制が厳しくはなかったのですが、以下の対応は行っております。

 ・RoHS2
 ・環境対応型塗料による複数回の塗装指示
 ・指定鋼材の使用
 ・PLCの二重化
 ・Allen Bradley製パネルコンピュータの搭載

今回は、ソフト設計までの依頼はなかったのですが、Allen Bradley、Siemens社製のタッチパネル、PLCの設計も行えるエンジニアも揃っており、
UL、CEの規格に対応した盤製作も行っております。

盤サイズ:800W×1900H×700D [mm]

随時ご相談ください。

カテゴリー: 廣電の製品情報 |

製品導入紹介

暑い日が続きますね。
我社でも現場作業がありますので、全員、空調服を着用するようにしました。
好評です。

<製品ニュース>
マイクロ波加熱装置
4月末に医薬品メーカー様に殺菌用にマイクロ波加熱装置を導入頂きました。

諸元
 マイクロ波出力:12kW
 概略寸法:全長:5m 高さ:2.4m(排気フード含む) 奥行:1m
     (制御盤、発振器収納部あり)
 処理量(参考値):
  内容量:100g 昇温範囲:50℃ 1時間あたりの処理量:100kg/h
  ※内容量、ワークサイズ、昇温範囲による

 サーモグラフィによる良品判定、連結/排出機構付属

導入前は、バッチ式で、ワークを封入した容器を湯煎等で、
所定の温度まで加熱、保温し殺菌を行っていましたが、
今回導入した当社コンベア式マイクロ波加熱装置(大型電子レンジ)で、
ベルトコンベア上にワークを搬送させながら、マイクロ波を照射し、
所定温度まで加熱することができますので、連続的な処理が可能となり、
処理量UPとオペレータ作業の軽減に微力ながら貢献できたかと思います。

前後装置の供給/保温/冷却処理コンベアも担当させて頂き、
改めて、机上設計とは異なる様々要因に対する制御の難しさを
経験し、更なる積み重ねと努力が必要と感じました。

ご興味のある方は、ぜひお声掛けください。

カテゴリー: 廣電の製品情報 |

高機能マイクロ波発振装置

マイクロ波を熱源とした急速内部加熱で加熱効率が高く、対象物の形状、処理量、温度条件などに対応する装置設計が可能です。

・チューブ式・・・・畜肉、魚肉の予熱成形加工
・コンベア式・・・・加熱、乾燥用(熱風との併用可)
・シングルモード式・・・・シート状または10φ程度の細いチューブでの加熱も可能です。殺菌、殺虫、他 化学反応用途に最適です。

※事前テストも行っております。

micro_hashin

product_conta

カテゴリー: 廣電の製品情報 |

水分測定装置

water熱風、ハロゲン方式の水分計よりも乾燥・測定時間が短く、測定対象物の温度を計測しながら、マイクロ波出力制御も可能です。

product_conta

カテゴリー: 廣電の製品情報 |

真空乾燥装置

減圧、低温での乾燥が可能です。食品であれば栄養成分、風味の劣化が少なく色も鮮やかです。
樹脂製品なども変形、変質が少なく、凝縮液の採集も可能です。テスト機は約20Torr 2kw 35℃での乾燥がテストできます。

ワークのテスト、テスト機の貸し出し等ご相談ください。

shinkushinku2
product_conta

カテゴリー: 廣電の製品情報 |

マイクロ波 (加熱・乾燥・殺菌)装置

マイクロ波を熱源とした急速内部加熱で加熱効率が高く、対象物の形状、処理量、温度条件などに対応する装置設計が可能です。

・チューブ式・・・・畜肉、魚肉の予熱成形加工
・コンベア式・・・・加熱、乾燥用(熱風との併用可)
・シングルモード式・・・・シート状または10φ程度の細いチューブでの加熱も可能です。殺菌、殺虫、他 化学反応用途に最適です。

※事前テストも行っております。

micro_kanetuconveyor_microconveyor_micro2
product_conta

カテゴリー: 廣電の製品情報 |

誘導加熱装置

udokanetsu・IHジョインター
ポータブルの誘導加熱器で屋上緑化等の防水施工でシートの接合器として広く使用いただいております。

・マイクロ波では浸透しない厚手のワークに対応した誘導加熱装置を製作しています。

product_conta

カテゴリー: 廣電の製品情報 |
